成品库堆垛机x轴、y轴、z轴学习方法

适用范围

  • 堆垛机在运行过程中，出现定位不准，或者定位坐标丢失时，需要定位坐标重新学习

    • 作业准备 (安全评估、工具准备)

    作业安全因素

  • 进入高架库要戴好安全帽，操作堆垛机过程中防止伤人；作业过程应将堆垛机置于本地模式

    • 工具准备

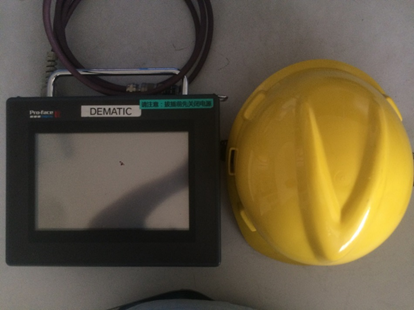

  • 堆垛机手操器，安全帽

    • 作业步骤

    1、X轴、y轴的学习

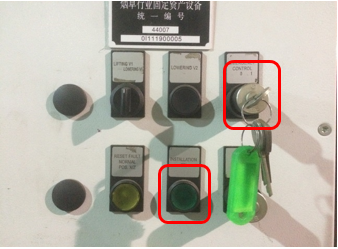

  • 1)将堆垛机打到本地模式

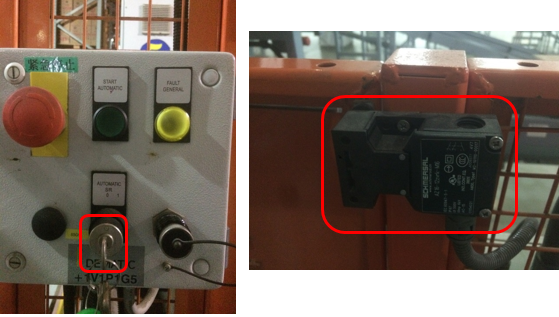

  • 2)进入堆垛机巷道,把钥匙开关打到“0”位并拔下钥匙（要点：钥匙随身携带）

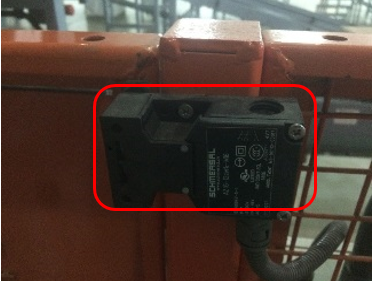

    •         从安全门进入堆垛机巷道（要点：关闭安全门时，确保安全门上的连锁开关闭合）

  • 3)接上手操器（要点：手操器接口上的缺口要对准机柜上接口的缺口）

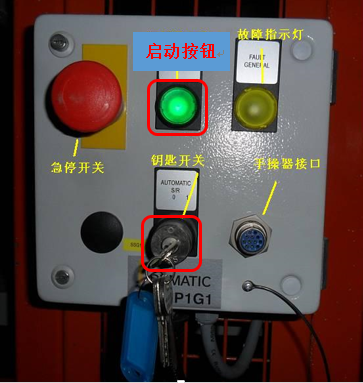

  • 4)开启堆垛机紧急模式
    •         用标有“10”的钥匙插上上面的钥匙开关并打到“1”位，按下绿色按钮启动堆垛机

  • 5)控制堆垛机，使载货台的位置位于x轴，y轴的中间位置

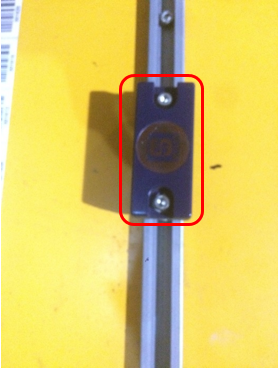

    •         （要点1：中间位置为x轴，y轴中间的两个磁感应开关之间）

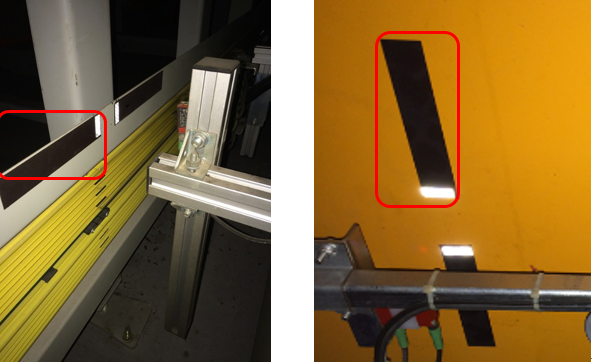

            （要点2：检查x轴，y轴上每个货位的反光条，确保反光条的位置正确，没有缺失）

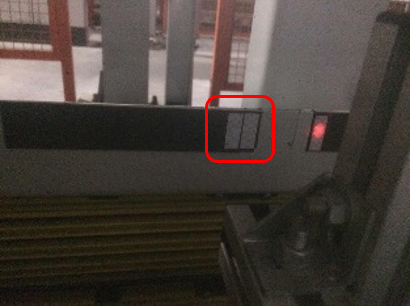

            （要点3：由于堆垛机停止位置会有误差，在学习x轴的时候，滑触线上的第一个反光条反光部分需要加长，如下图）

  • 6)重置x轴、y轴

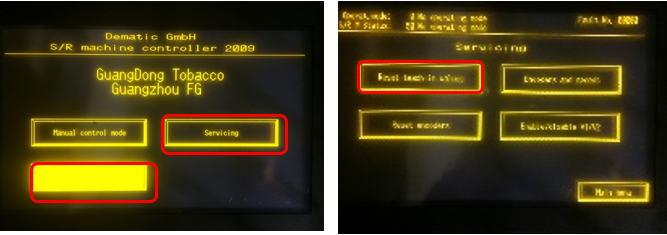

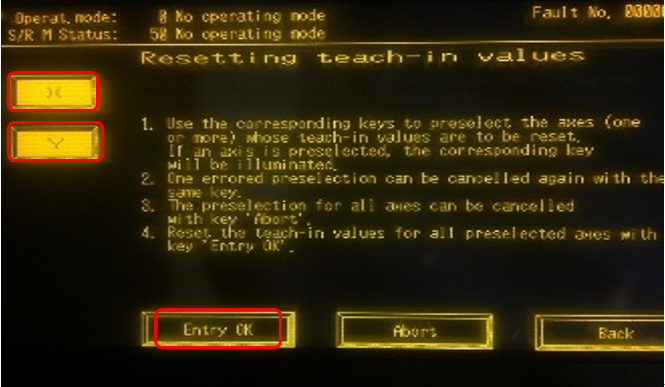

    •         手操器上点亮“Master touch-panel”后，点击“servicing”，再点击“Reset teach-in values”进入重置界面

            点亮“x”、“y”，长按“Entry OK”直到“x”、“y”熄灭（要点：如果只是学习其中一个轴，只需要点亮相对应的轴)

  • 7)关闭紧急模式
    •         钥匙开关打到“0”位，拔下钥匙并随身携带，断开手操器连接

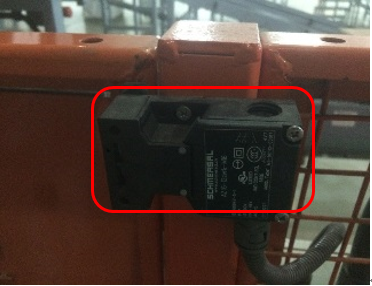

  • 8)退出堆垛机巷道，关闭安全门
    •         （要点：确保堆垛机巷道里面没有人和杂物，确保安全门上的连锁开关闭合）

  • 9)插上钥匙，钥匙开关打到“1”位置，并按下启动按钮

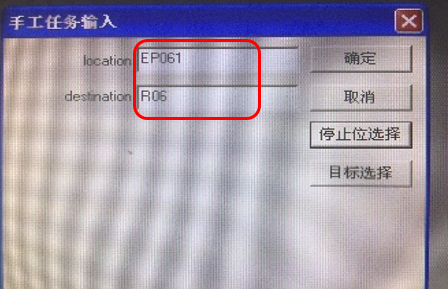

  • 10)在工控机上手动下达一个任务，堆垛机自动进入x轴y轴的学习，学习完成后，堆垛机会停在下达任务的位置上
    •          （要点：手工下达的任务，只能是货架号位置，不能为输入口“EP”和输出口“AP”）

    2、z轴的学习

  • 1）将堆垛机打到本地模式

  • 2）进入堆垛机巷道
    •          把钥匙开关打到“0”位并拔下钥匙（要点：钥匙随身携带）
             从安全门进入堆垛机巷道（要点：关闭安全门时，确保安全门上的连锁开关闭合）

  • 3）接上手操器（要点：手操器接口上的缺口要对准机柜上接口的缺口）

  • 4）开启堆垛机紧急模式

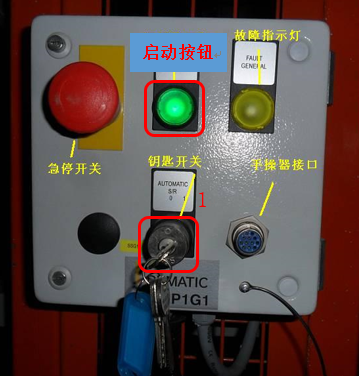

    •          用标有“10”的钥匙插上上面的钥匙开关并打到“1”位，按下绿色按钮启动堆垛机

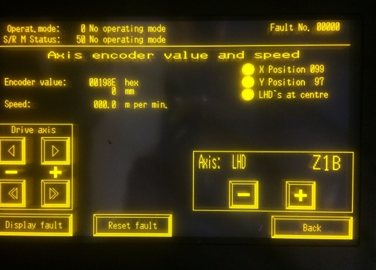

  • 5）手操器上点亮“Master touch-panel”后，点击“servicing”，再点击“Encoders and speeds”进入z轴货叉控制界面

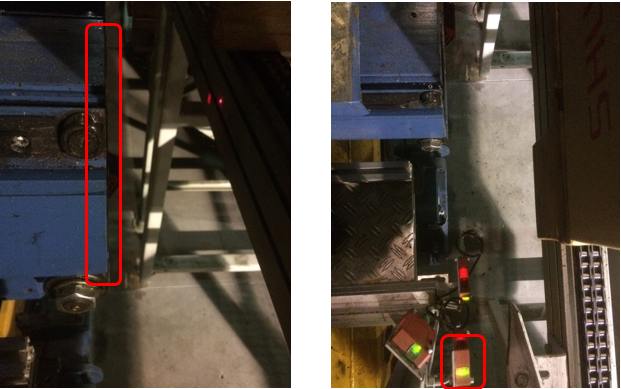

    •          调整货叉使货叉处于中间位置（要点：确保货叉两端对齐，两端的光电开关没有被触发)

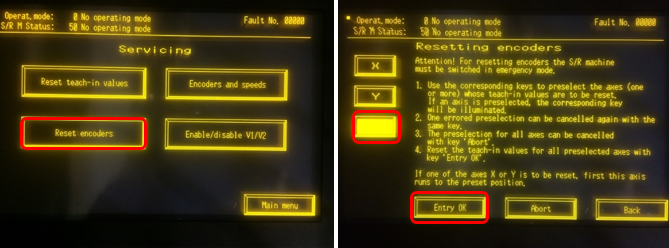

  • 6）退出控制界面后，点击“Reset encoders”进入重置界面
    •          点亮“z”，长按“Entry OK”直到“z”熄灭，z轴重置完成

             (要点：Z轴重置后，货叉在中间位置时，“LHD’S at center”灯亮)

  • 7）关闭紧急模式
    •          钥匙开关打到“0”位，拔下钥匙并随身携带，断开手操器连接

  • 8）退出堆垛机巷道，关闭安全门
    •          （要点：确保堆垛机巷道里面没有人和杂物，确保安全门上的连锁开关闭合）

  • 9）插上钥匙，钥匙开关打到“1”位置，并按下启动按钮

    • 效果检查

    验收标准

  • 堆垛机载货台上两端的光电开光没有被触发，重置后“LHD’S at center”灯亮
  • 堆垛机在x轴y轴上能正常行走

    • 作业结束

  • 工具无遗落
